FPGA cho developer: Lập trình phần cứng tái cấu hình

FPGA cho developer: Lập trình phần cứng tái cấu hình

FPGA (Field-Programmable Gate Array) đang trở thành công cụ mạnh mẽ cho developer muốn tối ưu hiệu năng phần cứng mà không cần thiết kế chip ASIC đắt tiền. Bài viết này khám phá cách FPGA hoạt động, lợi ích của nó trong phát triển phần mềm hiện đại và các công cụ lập trình hiện đại giúp developer dễ dàng bắt đầu.

## FPGA là gì và tại sao nó quan trọng

FPGA là mạch intégré có thể được lập trình lại sau khi sản xuất, cho phép developer cấu hình lại logic phần cứng mà không cần thay đổi phần cứng vật lý. Khác với CPU cố định, FPGA cho phép tạo ra mạch tùy chỉnh tối ưu cho workload cụ thể.

Trong bối cảnh phát triển phần mềm hiện đại, FPGA cung cấp:
– Tận dụng song song phần cứng cho thuật toán phức tạp
– Latency cực thấp (microsecond-level) so với milliseconds trên CPU
– Tiết kiệm năng lượng đáng kể khi so với giải pháp phần mềm thuần túy
– Khả năng nâng cấp logic qua firmware thay vì thay đổi phần cứng

## Công cụ lập trình FPGA cho developer

Thật may, quá trình lập trình FPGA đã trở nên dễ tiếp cận hơn nhờ các ngôn ngữ mô tả phần cứng (HDL) hiện đại và các công cụ nguồn mở:

### Verilog và VHDL – Ngôn ngữ truyền thống
Hai ngôn ngữ HDL cổ điển vẫn được sử dụng rộng rãi:
– Verilog: Cú pháp giống C, phổ biến trong’industrie
– VHDL: Ngôn ngữ mạnh mẽ với kiểu dữ liệu mạnh, được ưa chuộng trong ngành hàng không vũ trụ và quân sự

### Các ngôn ngữ HDL hiện đại
Nhiều ngôn ngữ mới giúp developer phần mềm chuyển sang FPGA dễ dàng hơn:
– **Chisel**: Scala-based HDL được phát triển bởi Berkeley, cho phép tạo ra phần cứng linh hoạt với sức mạnh của Scala
– **SpinalHDL**: Scala-based nữa nhưng focus vào thiết kế phần cứng tinh tế và tái sử dụng
– **MyHDL**: Python-based HDL cho phép mô phonsong và tích hợp với ecosystem Python
– **Amaranth**: Python-based HDL mới với focus vào phát triển phần cứng hiện đại

### Công cụ mô phỏng và tích hợp
– **Verilator**: Mô phỏng Verilog/SystemVerilog tốc độ cao, tích hợp với C++
– **Icarus Verilog**: Mô phỏng Verilog mã nguồn mở
– **GHDL**: Mô phỏng VHDL
– **SymbiFlow**: Chu trình công cụ FPGA mã nguồn mở hoàn chỉnh (yosys + nextpnr + prjtrellis)

## Ứng dụng thực tế của FPGA trong phát triển phần mềm

### Tăng tốc thuật toán
FPGA tỏa sáng khi tăng tốc các thuật toán có tính chất song song cao:
– **Xử lý tín hiệu số (DSP)**: Bộ lọc, FFT, biến đổi wavelet
– **Mã hóa và giải mã**: AES, SHA, compression algorithms
– **Xử lý ảnh và video**: Các thuật toán computer vision real-time
– **Giao dịch tài chính**: Matching engine cho sàn giao dịch tần số cao

### Protoyping và debug hardware
FPGA cho phép developer:
– Thiết kế và thử nghiệm giao diện phần cứng trước khi sản xuất ASIC
– Tạo ra thiết bị pruebas cho giao thức mới (USB, PCIe, Ethernet)
– Mô phỏng hệ thống trên chip (SoC) với CPU core nhúng

### Cloud FPGA
Nhà cung cấp cloud hiện nay cung cấp instance FPGA:
– AWS EC2 F1 instances với FPGA Xilinx
– Microsoft Azure Brainwave với FPGA Intel
– Alibaba Cloud FPGA instances
– Điều này cho developer truy cập FPGA mà không cần đầu tư phần cứng ban đầu

## Bắt đầu với FPGA như developer

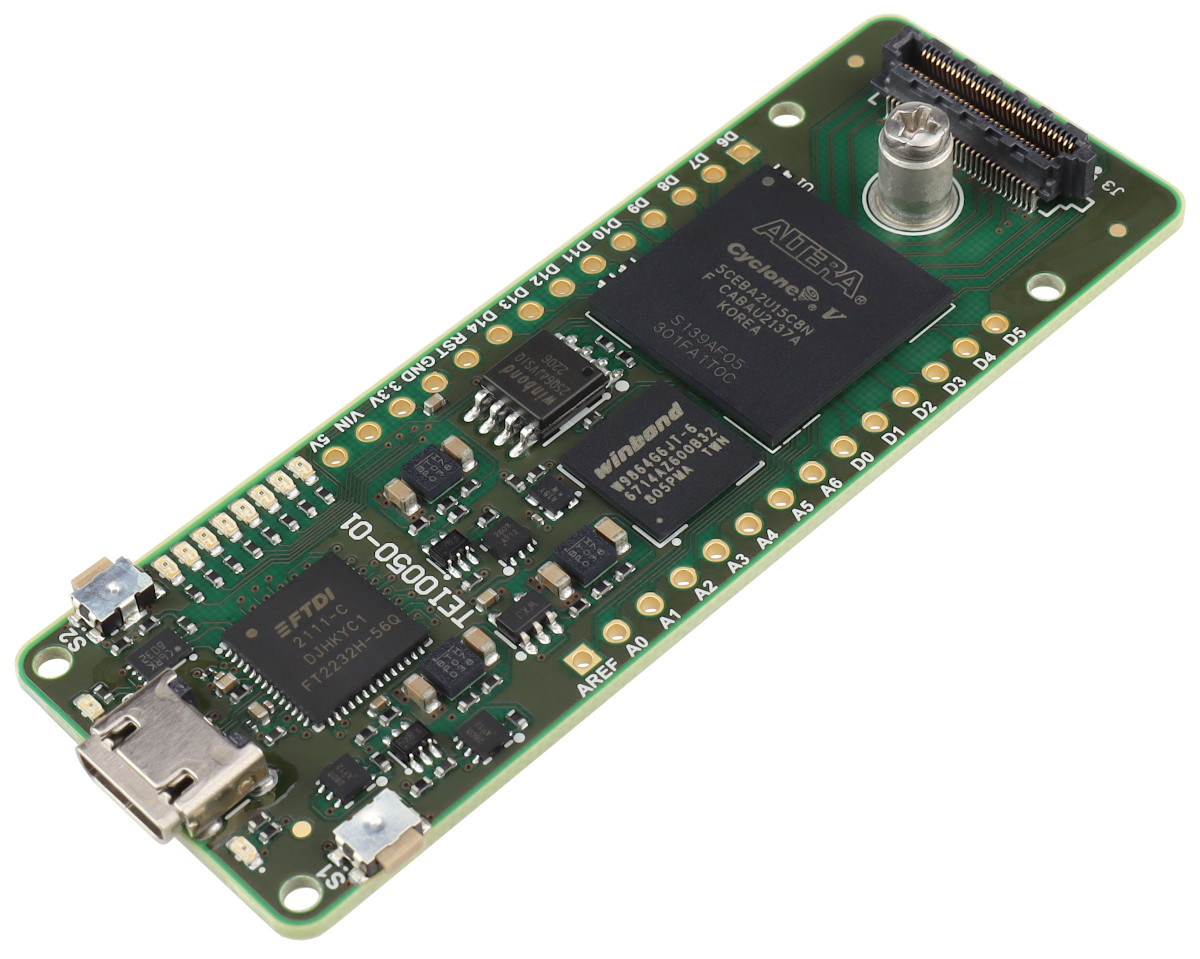

### Bước 1: Chọn board 개발
Các board FPGA dễ tiếp cận cho начинающий:
– **Lattice iCE40 HX8K Breakout Board**: Rất rẻ (~$25), phù hợp với bắt đầu
– **Digilent Basys 3**: Board Artix-7 giá intermédiaire (~$150)
– **Terasic DE10-Lite**: Board Cyclone V giá tốt (~$100) với hỗ trợ tốt
– **Arduino Cinque V2** (RISC-V + FPGA): Kết hợp CPU RISC-V và FPGA

### Bước 2: Học HDL cơ bản
Bắt đầu với các khái niệm cơ bản:
– Gates logic AND, OR, NOT, XOR
– Flip-flops và registers
– State machines (FSM)
– RAM và ROM đồng bộ

### Bước 3: Thực hành với các dự án nhỏ
Các dự án tốt để bắt đầu:
– LED blinker (đơn giản nhưng cần thiết)
– UART transmitter/receiver
– I2C/SPI master và slave
– Simple CPU core (8-bit hoặc RISC-V subset)
– PWM generator để điều khiển motor hoặc đèn LED

### Bước 4: Sử dụng công cụ mô phỏng trước
Trước khi tải lên board, luôn mô phonsong thiết kế:
– Sử dụng Verilator hoặc Icarus để kiểm tra logic
– Xem waveform với GTKWave để debug timing
– Chỉ tải lên board khi mô phonsong chạy tốt

## Tương lai của FPGA trong phát triển phần mềm

Xu hướng hiện nay cho thấy FPGA sẽ trở thành công cụ phổ biến hơn trong ecosystem phần mềm:
– **Heterogeneous computing**: Kết hợp CPU, GPU, FPGA trong cùng hệ thống
– **FPGA as a Service**: Cloud cung cấp FPGA instance theo nhu cầu
– **Open source FPGA tools**: Chu trình công cụ hoàn chỉnh mã nguồn mở giảm chi phí vào
– **Domain-specific accelerators**: FPGA được tối ưu cho workload cụ thể như AI inference, genomic sequencing, financial modeling

Với giá thành board FPGA giảm xuống mức truy cập được và các công cụ phát triển hiện đại, giờ đây là thời điểm tốt nhất để developer khám phá thế giới của phần cứng tái cấu hình.

### Tài liệu tham khảo

– Xilinx FPGA Products
– Intel FPGA Products
– Yosys Open Synthesis Framework
– Amaranth HDL Documentation
– Lattice iCE40 FPGA Boards
