HBM là gì? Bộ nhớ băng thông cao đột phá cho chip AI

HBM là gì?

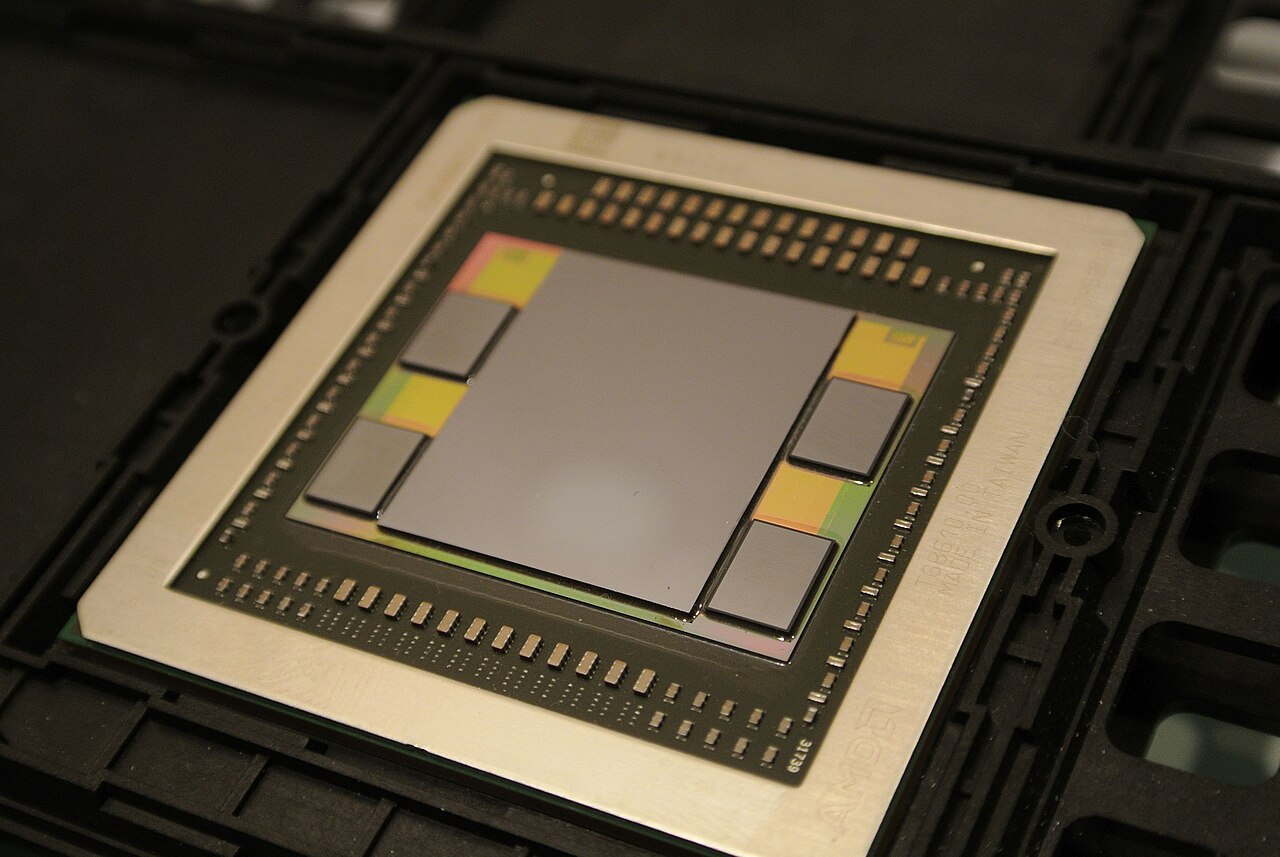

HBM viết tắt của High Bandwidth Memory là công nghệ bộ nhớ dùng đỉnh chóp trong ngành GPU và chip AI, được ra mắt lần đầu năm 2015 cùng GPU AMD Fiji (Radeon R9 Fury series). HBM giải quyết vấn đề “bottleneck” bandwidth giữa GPU và bộ nhớ bằng cách chồng các die DRAM lên cùng một lớp silicon interposer, kết nối qua hàng ngàn micro-bumps (TSV – Through Silicon Via). Đây là giải pháp giúp GPU không chờ đợi bộ nhớ trong khi tính toán.

Khác với bộ nhớ truyền thống như GDDR6 hoặc DDR5 nằm trên PCB riêng, HBM được gắn trực tiếp lên package GPU qua interposer, giảm độ dài đường truyền điện cực ngắn và cực rộng. Điều này giúp giảm độ trễ truy cập, tăng đáng kể bandwidth và giảm tiêu thụ công suất so với các giải pháp truyền thống.

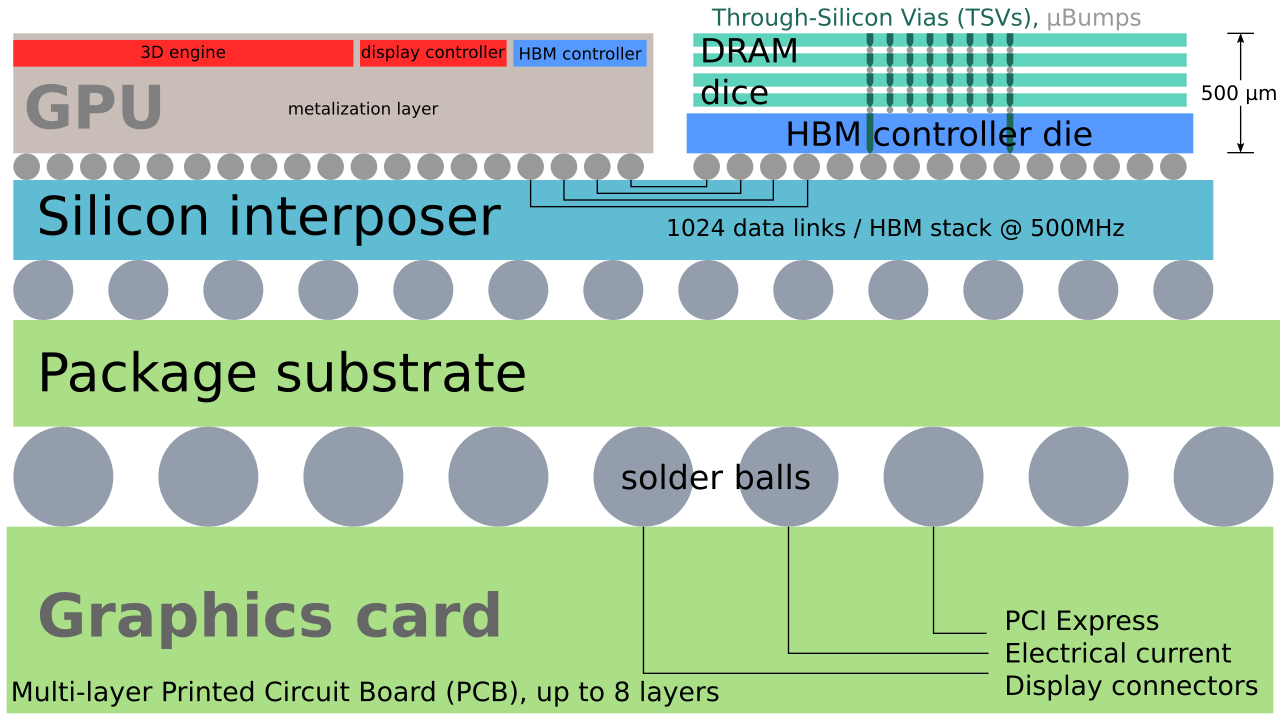

Sơ đồ chi tiết cấu trúc HBM chồng die DRAM, silicon interposer và kết nối TSV

Công nghệ hoạt động của HBM

HBM sử dụng kỹ thuật 2.5D stacking:

  • Die stacking — 4 hoặc 8 lớp die DRAM (tùy theo thế hệ) được chồng lên nhau bằng micro-bumps. Các lớp này nối với nhau qua TSV để truyền tín hiệu dọc.
  • Silicon interposer — lớp mạch silicon trung gian kết nối die DRAM với GPU qua đường dẫn điện cực ngắn và cực rộng.
  • TSV (Through Silicon Via) — các lớp lỗ hollowing xuyên qua lớp silicon cho phép kết nối chiều dọc giữa các lớp.
  • Package integration — Toàn bộ khối (GPU + HBM stack + interposer) được gắn lên PCB substrate như một chip duy nhất.

Kết quả: khoảng cách truyền tín hiệu chỉ vài mm thay vì vài inch như GDDR, giảm độ trễ và tăng bandwidth đáng kể. Đây là lý do tại sao GPU sử dụng HBM luôn đạt được hiệu năng cao hơn trong workload AI và đồ họa phức tạp.

Thế hệ HBM và tốc độ

Mỗi thế hệ HBM mang lại tăng trưởng bandwidth và công suất hiệu quả:

Thế hệ Năm ra mắt Bandwidth per stack Tổng bandwidth (4 stack) Voltage
HBM1 2015 128 GB/s 512 GB/s 1.2V
HBM2 2016 256 GB/s 1024 GB/s (1 TB/s) 1.2V
HBM2E 2018 320 GB/s 1280 GB/s 1.2V
HBM3 2022 640 GB/s 2560 GB/s 1.0V
HBM3E 2024 800 GB/s 3200 GB/s 0.9V
HBM4 2025-2026 1024+ GB/s 4096+ GB/s <0.9V

Bảng so sánh thông số kỹ thuật bandwidth HBM từ thế hệ 1 tới 4

Ứng dụng thực tế trong chip AI và GPU

HBM được tích hợp vào hầu hết GPU và accelerator AI cao cấp hiện nay:

  • NVIDIA Hopper (H100/H200) — Dùng HBM3/HBM3E để đạt bandwidth 3-4 TB/s, hỗ trợ LLM lớn như Llama 3 405B.
  • NVIDIA Blackwell (B200/B300) — Tích hợp HBM3E và chuẩn bị cho HBM4, hướng tới 8 TB/s bandwidth cho AI training mới nhất.
  • AMD Instinct MI300 series — Kết hợp CPU Zen 4 + GPU CDNA 3 + HBM3 để tạo ra APU AI hàng đầu với tới 5 TB/s bandwidth.
  • Google TPU v4/v5e — Dùng HBM2E cho ma trận nhân tensor tối ưu cho workload AI tại trung tâm dữ liệu.
  • Intel Gaudi3 — Tích hợp HBM để đối cạnh NVIDIA trong thị trường AI accelerator.
  • Qualcomm Cloud AI 100 — Dùng HBM cho inference accelerator trong data center.

Những GPU này không chỉ là công cụ render đồ họa mà còn là linh cầm không thể thiếu trong việc huấn luyện các mô hình AI lớn như GPT, Claude, hay Gemini. Sự tăng trưởng của AI đang thúc đẩy cầu cầu cho HBM tăng vọt, từ 13% thị phần năm ngoái lên tới 34% trong những năm tới. Các nhà sản xuất như SK HynixSamsung đang đầu tư hàng tỷ USD vào năng lực sản xuất HBM.

So sánh HBM với GDDR6 và DDR5

Bảng dưới đây cho thấy lợi thế vượt trội của HBM trong các chỉ số quan trọng:

Chỉ số HBM3E GDDR6 DDR5
Bandwidth per pin ~1.024 Gbps ~16-20 Gbps ~4.8-6.4 Gbps
Tổng bandwidth (chip) 3 TB/s 768 GB/s 51.2 GB/s
Độ trễ truy cập Thấp (mm) Trung bình (cm) Cao (inch)
Công suất theo bandwidth Thấp hơn (pJ/bit) Trung bình Cao hơn
Kích thước vật lý Nhiều gấp 3-4 lần (chiều cao) Đơn vị chuẩn Đơn vị chuẩn

Rõ ràng, HBM là giải pháp phù hợp khi bạn cần đặt tốc độ lên hàng đầu — đặc biệt là trong trường hợp GPU AI hay high-performance computing. GDDR6 vẫn phổ biến trong card đồ họa consumer vì chi phí sản xuất thấp hơn, nhưng trong thị trường enterprise, HBM đang chiếm ưu thế tuyệt đối.

Xu hướng tương lai của HBM

Nhà sản xuất bộ nhớ (Samsung, SK Hynix, Micron) đang phát triển các thế hệ mới:

  • HBM4 — Kế hoạch ra mắt 2025-2026, dự kiến bandwidth trên 4 TB/s, tích hợp vào GPU Blackwell và MI400.
  • PUM (Processing-in-Memory) — Nghiên cứu tích hợp logic xử lý trực tiếp vào die HBM để giảm data movement.
  • 3D stacking avancé — Tăng số lớp die lên 16 hoặc 32 để tăng capacity mà không mất bandwidth.

Với AI model ngày càng lớn (trillion parameters), HBM sẽ tiếp tục là yếu tố then chốt để duy trì hiệu năng training và inference trong giới hạn công suất hợp lý.
