Tốc độ tính toán của chip điện tử đang chạm trần vì mạch điện bị giới hạn bởi nhiệt, điện trở và tốc độ ánh sáng trong vật liệu. Mạch quang học photonic dùng photon thay vì electron để xử lý dữ liệu, hứa hẹn tăng tốc độ 1000 lần và giảm tiêu thụ năng lượng 100 lần so với chip silicon truyền thống.
Trong chip điện tử, dữ liệu truyền dưới dạng dòng điện qua transistor. Tốc độ chuyển đổi của transistor gặp hạn vật lý: nhiệt độ cao làm giảm độ tin cậy, và kích thước transistor đã chạm đến quy mô nanomet (3nm, 2nm) nơi hiệu ứng lượng tử bắt đầu gây lỗi. Photonic computing bỏ qua hoàn toàn vấn đề này bằng cách dùng sóng ánh sáng trong mạch dẫn sóng silicon.
Tại sao photonic nhanh hơn điện tử 1000 lần
Photon không mang điện tích, không gặp điện trở, và truyền dữ liệu với gần như tốc độ ánh sáng trong vật liệu. Mạch photonic có thể multiplexing độ dài sóng (WDM) — gửi hàng chục kênh dữ liệu song song trên một sợi dẫn sóng duy nhất. Điều này nhân đa băng thông mà không cần thêm diện tích chip.
Một modem photonics thương mại hiện nay đạt 800Gbps trên một sợi fiber. Khi tích hợp trực tiếp trên chip (co-packaged optics), độ trễ giảm xuống sub-nanosecond, trong khi CPU phải mất hàng trăm nanosecond để truy cập RAM qua bus điện tử.
Kiến trúc mạch photonic trên silicon

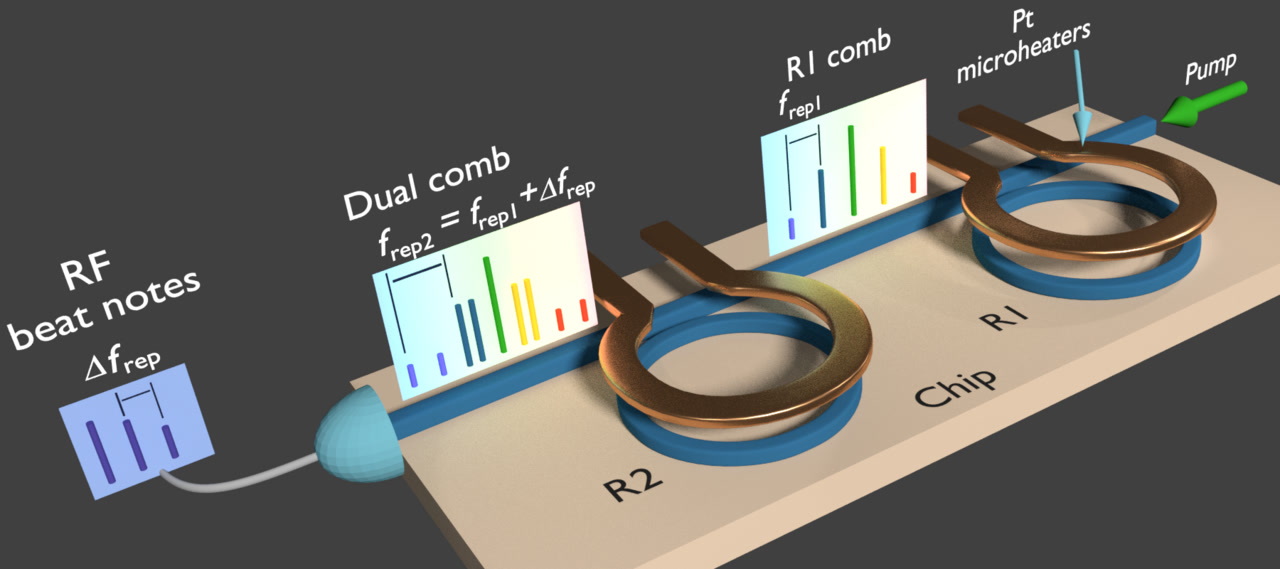

Chip photonic trên nền silicon (SiPh) dùng waveguide silicon nitride hoặc silicon để dẫn ánh sáng. Các thành phần chính bao gồm:
- Laser nguồn: Thường là laser III-V (InP) gắn kết hợp (hybrid bonding) hoặc laser silicon Raman.

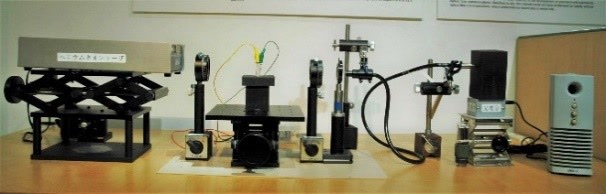

- Modulator: Mach-Zehnder Interferometer (MZI) hoặc ring modulator để biến đổi cường độ/phases ánh sáng theo dữ liệu nhị phân.
- Waveguide: Dẫn sóng silicon chuyển photon giữa các khối chức năng với loss dưới 0.1dB/cm.
- Photodetector: Germanium hoặc silicon-germanium chuyển photon ngược lại thành điện để đọc ra kết quả.
Công nghệ này đã sẵn sàng sản xuất quy mô lớn tại các foundry như Intel, GlobalFoundries và TSMC. Intel Meteor Lake đã tích hợp co-packaged optics cho interconnect CPU-GPU.
Ứng dụng hiện tại và tiềm năng
| Lĩnh vực | Ứng dụng | Lợi ích photonic |
|---|---|---|
| Datacenter | Interconnect rack-to-rack | Băng thông 1.6Tbps+, latency thấp, tiết kiệm điện |
| AI Training | Matrix multiplication bằng photonic tensor core | Tốc độ 1000x, năng lượng thấp hơn GPU H100 |
| Lidar tự lái | Phased array photonic beam steering | Không có bộ phận cơ học, độ phân giải cao |
| Quantum Computing | Photonic qubit trên chip silicon | Khả năng mở rộng quy mô lớn |
Trong AI, các startup như Lightmatter (Envise), Lightelligence và Ayar Labs đang thương mại hóa photonic tensor core cho nhân ma trận (matrix multiply). Lightmatter Envise đạt 1.5 PFLOPS trên chip 40nm, tiêu thụ 50W — so với H100 700W cho hiệu suất tương tự.
Thách thức chưa giải quyết
Mặc dù hứa hẹn, photonic computing vẫn còn rào cản:
- Tích hợp laser: Laser III-V không thể epitaxial trên silicon nguyên khối, cần hybrid bonding tốn kém và dễ hỏng.
- Kích thước mạch: Waveguide cần đường cong bán kính lớn (>10µm) tránh mất sóng, làm giảm mật độ tích hợp so với transistor 3nm.
- Logic photon: Photon khó tương tác với nhau (khác với electron), khiến các cổng logic AND/OR phức tạp, thường dùng interferometer chiếm diện tích lớn.
- Chi phí: Quy trình SiPh hiện tại đắt hơn CMOS 5-10 lần, chỉ hợp lý cho HPC và datacenter.
Các nhà nghiên cứu đang theo đuổi hướng “photonic-electronic co-design”: chip silicon xử lý logic, chip photonic xử lý interconnect và tính toán tensor. TSMC và Intel đã có roadmap 2026-2027 cho co-packaged optics quy mô lớn.
Tương lai: chip photonic trong máy tính cá nhân
Dự kiến đến 2030, laptop có thể tích hợp photonic interconnect giữa CPU, GPU và RAM, loại bỏ bottleneck bộ nhớ. Startup như Celestial AI (photonic fabric) đang hợp tác với hyperscaler để đưa giải pháp này vào server AI trước, sau đó lan rộng xuống consumer.
Khi photonic trở nên phổ biến, “tốc độ ánh sáng” sẽ không còn là ẩn dụ mà là thông số kỹ thuật thực tế của chip trong tay bạn.
Nguồn tham khảo: Intel Silicon Photonics, Lightmatter photonic computing, Nature: Silicon photonic tensor core.
