Chiplet & Advanced Packaging: Kiến trúc mới thay đổi ngành bán dẫn

Gần 60 năm, định luật Moore — số transistor trên chíp gấp đôi mỗi 2 năm — là kim chỉ nam cho ngành bán dẫn. Nhưng từ thế hệ 5nm, 3nm trở đi, chi phí sản xuất một chíp đơn (monolithic) tăng vọt: mask set 3nm tốn 20-30 triệu USD, thời gian thiết kế 3-4 năm, tỷ lệ yield (sản phẩm tốt) giảm mạnh khi diện tích die lớn. Giải pháp ngành đang chuyển sang: chiplet — chia chíp lớn thành nhiều mảnh nhỏ (tiles), gắn lại bằng công nghệ advanced packaging.

Chiplet là gì? So sánh với chíp đơn truyền thống

Chíp đơn (monolithic): toàn bộ CPU, GPU, cache, I/O, memory controller in trên một mảnh silicôn duy nhất. Lợi ích: hiệu năng cao nhất, latency thấp nhất giữa các khối. Nhược điểm: một lỗi nhỏ khiến cả chíp hỏng, phải dùng node tiến tiến nhất cho tất cả (tốn kém), khó mở rộng.

Chiplet: tách từng khối chức năng (compute, I/O, cache, memory) thành các die riêng biệt, rồi gắn lên một substrate chung (interposer hoặc organic substrate). Mỗi die dùng process node phù hợp: compute tile = 3nm (tăng hiệu năng), I/O tile = 7nm/22nm (tiết kiệm chi phí), cache/SRAM = node tối ưu riêng.

Lợi ích cốt lõi:

  • Yield cao hơn: die nhỏ = xác suất lỗi thấp hơn nhiều. Lỗi 1 tile nhỏ = bỏ 1 tile, không hủy cả chíp.
  • Tối ưu chi phí: không ép tất cả lên node đắt nhất. AMD ước tính tiết kiệm 40% chi phí so với monolithic cùng diện tích.
  • Time-to-market nhanh: thiết kế song song các tile, tái sử dụng IP có sẵn (I/O tile dùng cho nhiều thế hệ). Thời gian từ 3-4 năm xuống 1.5-2 năm.
  • Linh hoạt cấu hình: cùng kiến trúc chiplet, ghép nhiều compute tile = server CPU, ít hơn = laptop, thêm GPU tile = APU.

Các công nghệ advanced packaging chính

2.5D Packaging: CoWoS, EMIB, Silicon Interposer

Die gắn cạnh nhau trên một interposer (thường là silicôn passive) thông qua các micro-bump. Kết nối ngang (die-to-die) qua interposer — bandwidth cực cao, latency thấp.

  • TSMC CoWoS (Chip-on-Wafer-on-Substrate): silicon interposer, dùng cho HBM (High Bandwidth Memory) gắn trực tiếp lên GPU/ASIC. NVIDIA H100, AMD MI300, Intel Gaudi đều dùng CoWoS-S/R.
  • Intel EMIB (Embedded Multi-die Interconnect Bridge): bridge silicôn nhúng trong organic substrate, rẻ hơn CoWoS, dùng cho Xeon, FPGA, GPU Ponte Vecchio.
  • Organic interposer: substrate hữu cơ thay silicôn, rẻ hơn, phù hợp ứng dụng ít bandwidth hơn.

HBM (High Bandwidth Memory) là “killer app” của 2.5D: stack DRAM lên base die, kết nối qua TSV (Through-Silicon Via) và interposer — bandwidth 1-3 TB/s, quan trọng cho AI training.

Sơ đồ cross-section CoWoS packaging: HBM stack, silicon interposer, GPU compute die, micro-bump, substrate

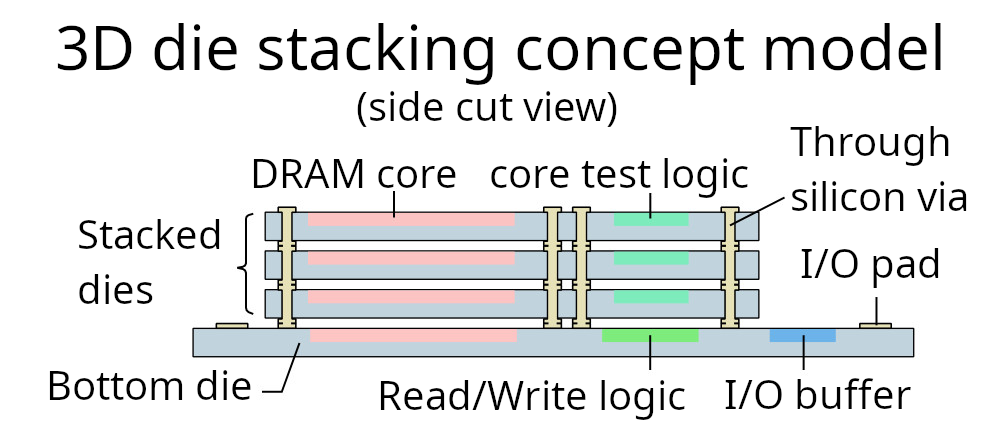

3D Stacking: Foveros, SoIC, Hybrid Bonding

Die chồng trực tiếp lên nhau (face-to-face hoặc face-to-back), kết nối qua hybrid bonding (Cu-Cu direct bonding, không cần micro-bump) — pitch cực nhỏ (dưới 10µm), bandwidth cực lớn, hiệu năng gần như monolithic.

  • Intel Foveros: base die (I/O, cache) + compute die chồng lên trên. Dùng cho Meteor Lake (Core Ultra), Lunar Lake.
  • TSMC SoIC (System-on-Integrated-Chips): chip-to-wafer, chip-to-chip hybrid bonding. Dùng cho AMD 3D V-Cache (Ryzen 7000X3D, EPYC), Apple M-series.
  • Samsung X-Cube: hybrid bonding 3D, mục tiêu HPC và mobile.

UCIe (Universal Chiplet Interconnect Express): Tiêu chuẩn mở kết nối chiplet

Trước đây: AMD dùng Infinity Fabric, Intel dùng EMIB/AIB, Apple dùng Fusion — proprietary, khóa vendor. UCIe (ra mắt 2022, phiên bản 1.1 năm 2023, 2.0 năm 2024) là tiêu chuẩn mở do AMD, Intel, Arm, TSMC, Samsung, Qualcomm, Google, Microsoft… cùng định nghĩa.

Đặc điểm UCIe:

  • Kết nối die-to-die chuẩn hóa: physical layer (electrical/optical), protocol layer (transaction, link, physical).
  • Hỗ trợ cả 2.5D (interposer) và 3D (hybrid bonding).
  • Bandwidth: 1.35 TBps/mm (UCIe 1.0), lên tới 3 TBps/mm (UCIe 2.0).
  • Cache coherency (CXS), memory sharing (CXL.mem) tích hợp sẵn.

Ý nghĩa: doanh nghiệp có thể mua compute tile từ vendor A, I/O tile từ vendor B, gắn lại bằng UCIe — tạo ra “chiplet ecosystem” mở, giống như PCIe cho board-level. Dự án UCIe Consortium đã có hơn 120 thành viên (tính 08/2026).

Sơ đồ kiến trúc UCIe interconnect giữa các chiplets từ khác vendor với compute tile, I/O tile, memory tile

Ứng dụng thực tế: Ai đang dùng chiplet?

Sản phẩm Kiến trúc Packaging Điểm nổi bật
AMD MI300A/MI300X CDNA 3: 22 chiplets (13 compute + 6 I/O + 3 HBM) CoWoS-S + 3D V-Cache GPU+CPU+HBM tích hợp, 153B transistor
Intel Meteor Lake Compute tile (Intel 4) + SoC tile (TSMC N6) + GPU tile (TSMC N5) + I/O tile Foveros 3D Client CPU đầu tiên dùng chiplet 3D stacking
Apple M4/M5 (dự kiến) Fusion architecture: CPU+GPU+NPU+Memory trên nhiều tile TSMC SoIC + InFO Tái sử dụng IP giữa iPhone, iPad, Mac
NVIDIA Blackwell B200 2 compute dies + 8 HBM3e stacks CoWoS-L (local silicon interconnect) 208B transistor, 20 petaFLOPS FP4
AMD EPYC Genoa/Bergamo CCD (core complex die) + I/O die Organic substrate + Infinity Fabric Server CPU chiplet thành công nhất, 96-128 cores

Thách thức & tương lai

Dù tiềm năng lớn, chiplet vẫn đối mặt:

  • Thermal: die chồng 3D = nhiệt độ tập trung, cần cooling phức tạp (liquid cooling, vapor chamber).
  • Yield testing: test từng die (known good die – KGD) rồi test lại sau khi gắn — tăng chi phí test.
  • Cache coherency & latency: die-to-die latency vẫn cao hơn on-die, phần mềm cần tối ưu NUMA, memory placement.
  • Supply chain: phụ thuộc nhiều vendor, quy trình packaging (OSAT) trở thành bottleneck. TSMC CoWoS capacity đầy 2-3 năm tới.

Tương lai: chiplet xuống smartphone (Apple M5 Fusion), xe điện (AMD Ryzen Embedded V3000, Qualcomm Snapdragon Ride), edge AI (RISC-V chiplet ecosystem — SiFive, Ventana, Esperanto). Chuẩn UCIe 2.0+ hỗ trợ optical interconnect cho rack-scale, mở đường cho disaggregated computing trong data center.

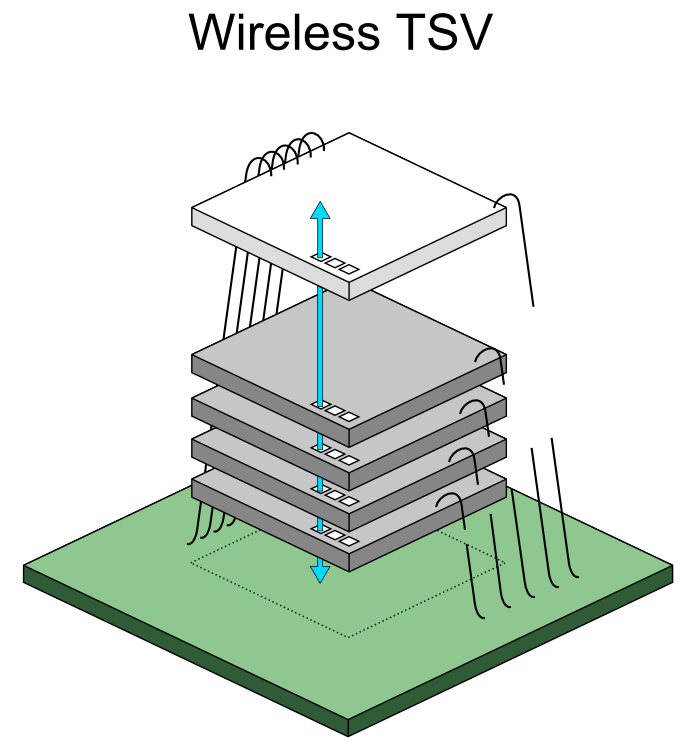

Wireless TSV và 3D stacking model thể hiện kết nối giữa các die trong advanced packaging

Kết luận

Chiplet không phải trend nhất thời — là sự tiến hóa tất yếu khi monolithic chạm giới hạn vật lý và kinh tế. Advanced packaging (CoWoS, Foveros, SoIC, hybrid bonding) và tiêu chuẩn mở UCIe đang biến “ghép chíp” thành quy trình tiêu chuẩn, mở ra kỷ nguyên heterogeneous computing: mix-and-match IP từ nhiều vendor, nhiều process node, tối ưu cho từng workload.

Đối với developer, hệ điều hành, compiler: chuẩn bị cho thế giới không còn “một CPU đồng nhất” mà là tập hợp các tile chuyên biệt, chia sẻ bộ nhớ qua CXL/UCIe, được điều phối bởi runtime mới. Cuộc chơi bán dẫn đã thay đổi — người nắm vững packaging sẽ nắm vững tương lai.

Nguồn: TSMC Advanced Packaging, Intel Foveros, UCIe Consortium, AMD Infinity Fabric, NVIDIA Blackwell
